寶萊旋片式真空泵工作原理

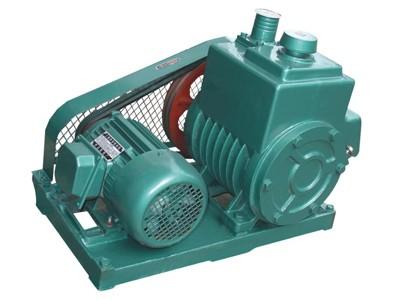

寶萊旋片式真空泵(簡稱旋片泵)是一種油封性機械真空泵。其工作壓強范圍為101325~1.33×10-2(Pa)屬于低真空泵。它不僅可以單獨使用，而且可以作為其它高真空泵或超高真空泵的前級泵。廣泛地應用于煤炭、機械、科研、電子、化工、紡織、石油及醫藥等生產和科研部門。
旋片泵可以排空密封容器中的干燥氣體，若附有氣鎮裝置，還可以排除一定量的可凝性氣體。但它對以下氣體不適用：例如含氧過高的，對金屬有腐蝕性的、對泵油會起化學反應以及含有顆粒塵埃的氣體。
旋片泵是真空獲得技術中最基本的真空設備之一。旋片泵大多數是中小型泵。旋片泵有單級和雙級兩種。所謂雙級，就是在結構上將兩個單級泵串聯起來。雙級的真空泵使用較為普遍，容易獲得較高的真空度。 旋片泵的抽速與入口壓強的關系規定如下：在入口壓強為1333Pa、1.33Pa和1.33×10-1(Pa)下，其抽速值分別不得低于泵的名義抽速的90%、52%和21%。
旋片泵主要由泵體、轉子、旋片、端蓋和彈簧組成。在旋片泵的腔內安裝一個偏心轉子，轉子的外圓與泵腔內表面相切(幾何學術語)，轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持連接，轉子旋轉帶動旋片沿泵腔內壁上下滑動。
兩個旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分，當轉子按箭頭方向旋轉時，與吸氣口相通的空間A 的容積是逐步增大的，正處于吸氣進程。而與排氣口相通的空間C的容積是逐步縮小的，正處于排氣進程。居中的空間B的容積也是逐步減小的，正處于緊縮進程。由于空間A的容積是逐步增大(即脹大)，氣體壓強降低，泵的入口處外部氣體壓強大于空間A內的壓強，因而將氣體吸入。當空間A與吸氣口阻隔時，即轉至空間B的位置，氣體開始被緊縮，容積逐步縮小，最后與排氣口相通。當被緊縮氣體超越排氣壓強時，排氣閥被緊縮氣體推開，氣體穿過油箱內的油層排至大氣中。由泵的連續運轉，達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級(低真空級)，由低真空級抽走，再經低真空級緊縮后排至大氣中，即組成了雙級泵。這時總的緊縮比由兩級來負擔，因而提高了極限真空度。
